Завершение сборки паяльной станции: от идеи до реализации
Приветствую вас, друзья! Наконец-то завершилась моя эпопея со сборкой паяльной станции. Этот проект занял у меня немало времени, и я рад поделиться с вами его результатами и процессом создания.
Начало проекта и приобретение компонентов
Всё началось с приобретения дешёвой ручки за 5 долларов. Ручка была оснащена пластиковым шнуром и разъёмом, и долгое время лежала без дела. Затем я купил необходимые нагревательные элементы, жала, а также мягкий шнур, который не боится температуры паяльника и не дубеет на морозе.
Сборка и тестирование платы

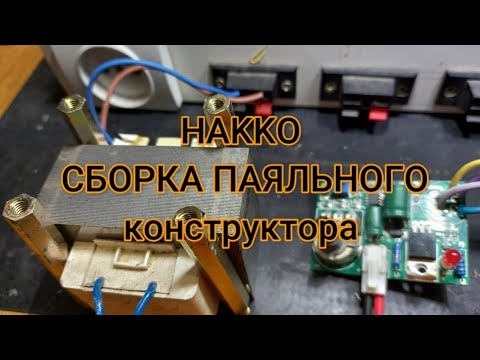

После долгих ожиданий я наконец приобрел плату и начал собирать станцию. Оказалось, что плата требует от 12 до 24 вольт переменного тока, для этого понадобился трансформатор и мне пришлось использовать толстый акрил - оргстекло для монтажа. Трансформатор был зажат между стоек закрепленных к оргстеклу – верх и дно. Это обеспечило её неподвижность.
Подключив плату к трансформатору, я получил 30-ваттный паяльник без поддержки контроля температуры. Сначала использовался нагревательный элемент 1322, но в результате экспериментов я заменил его на 1321и плата заработала как положено. Паяльник - жало разогрелся до температуры 600 градусов. И ручка стала мягкой, пластик в районе крепления жала начал деформироваться.
Решения для охлаждения и регулировки температуры
В процессе работы выяснилось, что при максимальной температуре ручка паяльника нагревалась слишком сильно, поэтому я сделал запилы в трубке крепления жала для улучшения охлаждения. Подстроечный резистор был выкручен на минимум, что помогло снизить температуру до приемлемых 500 градусов.
Описание корпуса и функциональности станции
Корпус паяльной станции продолжил доводить до ума. Я засверлил стенки для вентиляции, добавил резиновые ножки и установил выключатель с предохранителем. Высота корпуса составила 8 см, длина - 10 см, ширина - 10 см. Все болты были утоплены для эстетики и удобства использования.
Тестирование и результаты
Паяльник разогревается до рабочей температуры за минуту и стабильно поддерживает её в процессе работы. Мощность при старте достигает 69 ватт, а плата потребляет 3.5 ватта даже при отключённом паяльнике.
Планы на будущее и выводы
Предыдущий раз брал на али конструктор паяльной станции с жала T12, без блока питания. БП поставил на 24В 5А, сама станция работает от 12В до 24В, при24В шустрее откликается. Станция работает уже более 5 лет. Планирую экспериментировать с новыми элементами в будущем. За более чем пять лет использования, паяльная станция зарекомендовала себя как надёжный и эффективный инструмент.
Спасибо за внимание! До новых встреч!
Видео https://youtu.be/ https://dzen.ru/video/ https://dzen.ru/video/watch/667bdd52b1c13b13bbe71dbd?share_to=link
Комплектующие Плата управления A1321 для HAKO 936 https://alii.pub/6z8w5r
Цифровой паяльник HAKKO T12 https://alii.pub/6z1zf7
T12 mini https://alii.pub/6z8whf
Электрический паяльник T12 OLED https://alii.pub/6z8wn2
